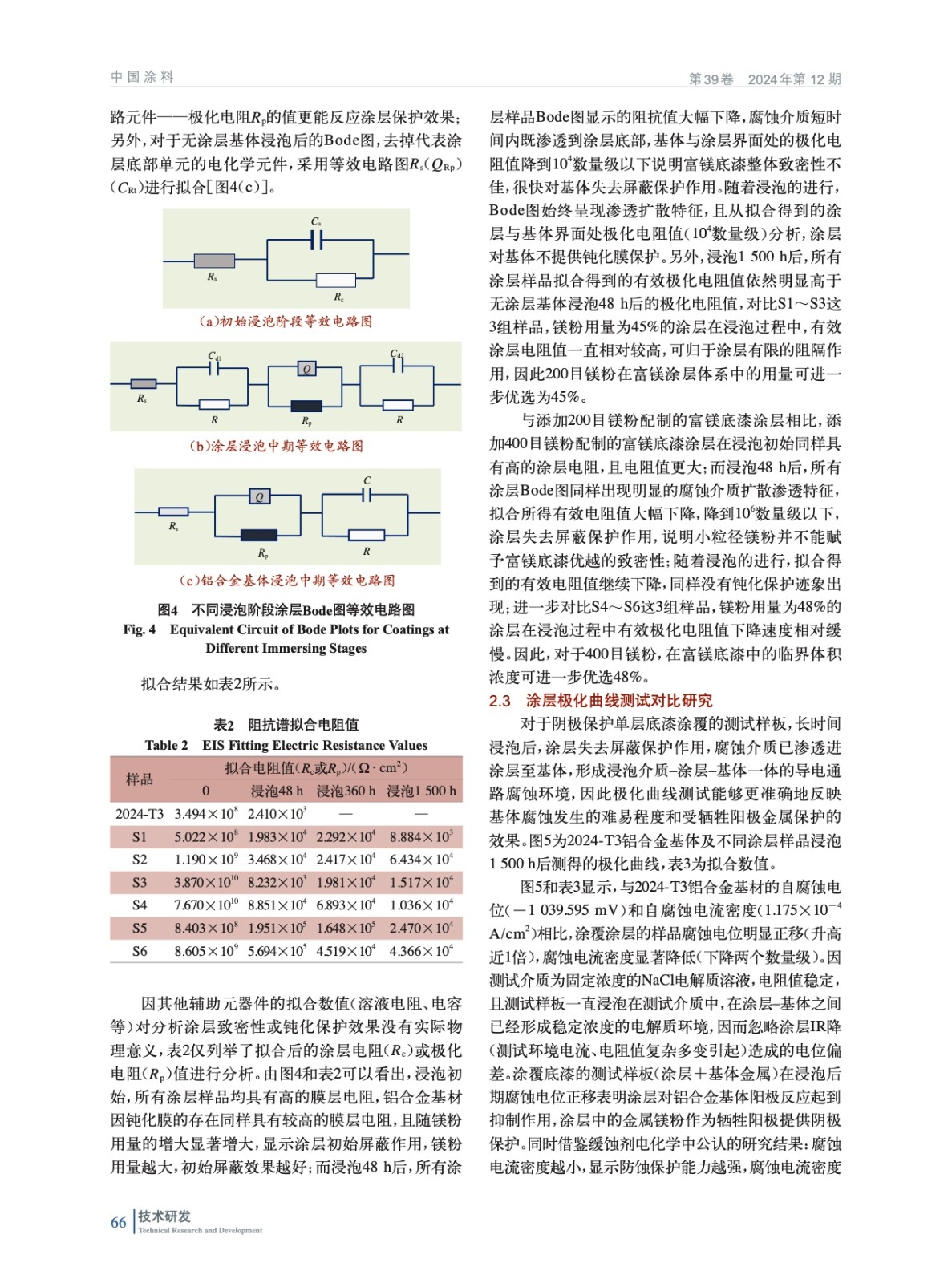

摘要：選用200目和400目?jī)煞N細(xì)度的鎂粉分別配制了不同的涂層樣品，金相顯微鏡觀察表明，良好的分散要求下，200目鎂粉可添加至47%（質(zhì)量分?jǐn)?shù)，后同），而400目鎂粉可添加至50%以上；阻抗譜測(cè)試結(jié)果表明，環(huán)氧–富鎂底漆對(duì)鋁合金基體不提供長(zhǎng)效屏蔽保護(hù)作用，且無(wú)鈍化膜產(chǎn)生。極化曲線測(cè)試結(jié)果進(jìn)一步表明，富鎂底漆對(duì)鋁合金基材的保護(hù)來(lái)自于抑制陽(yáng)極反應(yīng)的陰極保護(hù)機(jī)制，最佳保護(hù)效果下鎂粉用量為：200目45%～47%，400目48%～50%；涂層分別涂覆在2024-T3和7075-T6兩種型號(hào)鋁合金基材表面，防護(hù)效果對(duì)比表明，富鎂底漆對(duì)鋁合金具有通用保護(hù)效果。
